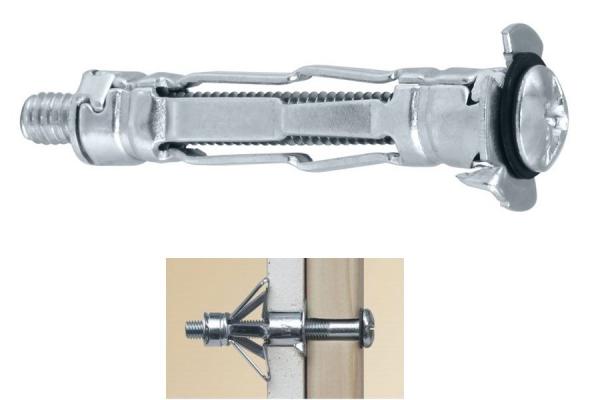

Hohlraumdübel aus Metall
Vormontiert mit metrischer Schraube, durch Mitdrehsicherung am Kragen kein Durchdrehen im Bohrloch.
Geeignet für:
- Gipskartonplatten
- Gipsfaserplatten
- Spanplatten
- Hohldecken
- etc.

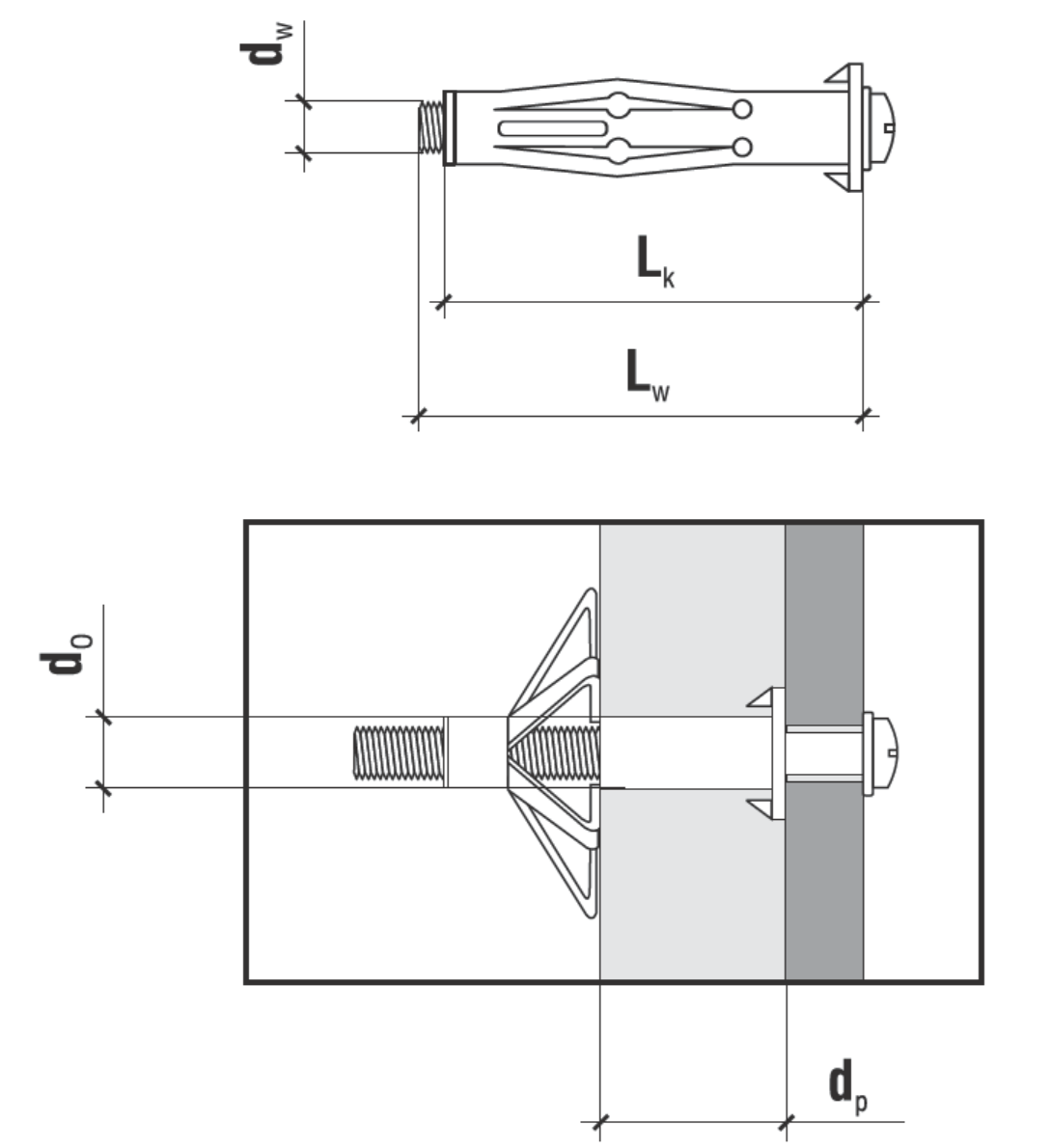

Schraube
Ø x Länge
dw x Lw [mm] |
Bohrloch
Ø
d0
[mm] |
Dübellänge
Lk
[mm] |
Wandstärke /
Klemmbereich
dp
[mm] |
Artikel
|
VPE
Stück
|
| M4 x25 |
9 |
19 |
2 - 6 |
MOL-04025 |
100 |
| M4 x38 |
9 |
32 |
6 - 12 |
MOL-04038 |
100 |
| M4 x45 |
9 |
38 |
13 - 16 |
MOL-04045 |
100 |
| M4 x 52 |
9 |
45 |
20 - 24 |
MOL-04052 |
100 |
| M4 x 65 |
9 |
54 |
21 - 33 |
MOL-04065 |
100 |
| M5 x 45 |
11 |
37 |
6 - 12 |
MOL-05045 |
100 |
| M5 x 58 |
11 |
52 |
12 - 16 |
MOL-05058 |
50 |
| M5 x 71 |
11 |
65 |
24 - 32 |
MOL-05071 |
50 |
| M5 x 88 |
11 |
80 |
38 - 45 |
MOL-05088 |
50 |
| M6 x 45 |
13 |
37 |
7 - 12 |
MOL-06045 |
50 |
| M6 x 58 |
13 |
52 |
10 - 16 |
MOL-06058 |
50 |
| M6 x 71 |
13 |
65 |
24 -32 |
MOL-06071 |
50 |
| M6 x 88 |
13 |
80 |
38 - 45 |
MOL-06088 |
50 |

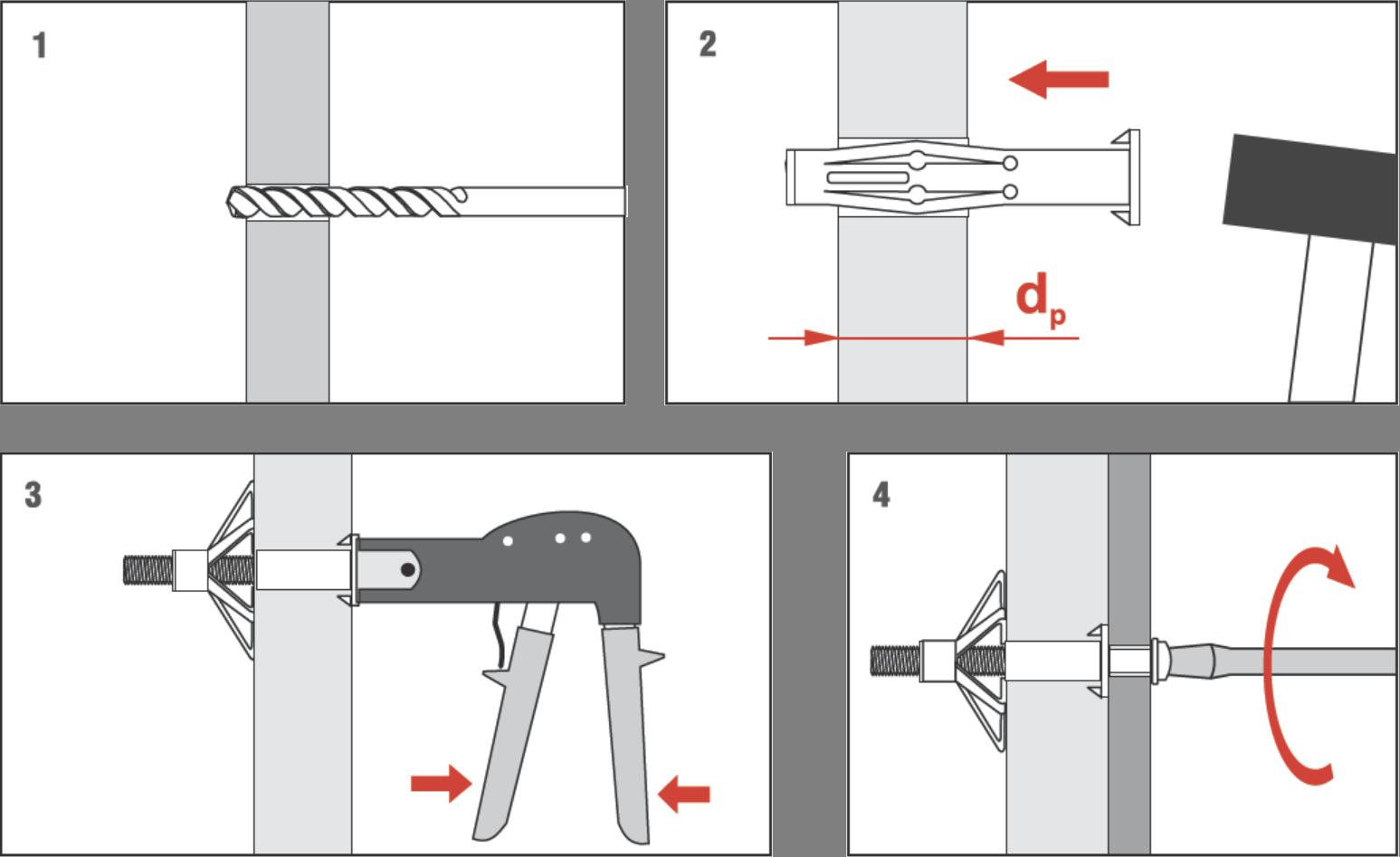

Die Spreizarme legen sich hinter der Platte um und stützen sich großflächig ab.
Die serienmäßig zum Dübel gehörende Schraube kann nach der Spreizung des Dübels durch ein anderes Befestigungselement mit metrischem Gewinde ausgetauscht werden, z.B. Schraubhaken, Ringöse, Gewindestange etc.
Die Schraube ist ohne Halteverlust wieder lösbar.
Dieser Hohlraumdübel ist ideal für die Befestigungen in Platten und Tafeln, Hartfaserplatten, Hohlziegeldecken, Decken hinter denen sich ein Hohlraum befindet (Hohlkörperdecken). Auch geeignet zur Befestigung von Lampen, Regalen, Gardinenleisten, Kabelkanälen, Bilderrahmen, kleinen Boilern, Garderoben, Latten und Schienen, Konsolen, Rohrschellen etc.
